MLリング改造

今日、ライカよりUV/IRカットフィルターが届く。 但し39mm黒のみ。 ノクチ用の60mmは
5月末に発送という事らしいが・・・
この39mmはホクトレンダーのSWH15mmに装着しますが、SWH15mmは元々フィルターを付けるようには設計されていないので、フィルターの周りにパッキンを挟み無理矢理取り付けました。  しかし、このまま取り付けただけではシアンドリフトを起こす為、M8側の6ビットコードの検出が必要になります。  擬似的にTriElmarの16mmの設定を作りM8を騙してみます。

SWH15mmはLマウントなのでMLリングが必要です。  このMLリングを改造してTriElmarの010000の6ビットコードを書き込み、M8を騙します。  ところが、このMLリング、M8の6ビットコードを検出する位置に切り込みがあります。  MLリングの切り込み部分をハンダゴテとハンダで加工し、ヤスリで削り整形し、TriElmarの6ビットコードと同じ位置に墨入れしてみました。
試写はまだですが、明日からの旅行で試してみます。

monologue plus acielmdさんのブログを参考にさせて頂きました。 有難うございました。

↓SWH15mmのフードの内側にUV/IRカットフィルターをパッキンを挟んで取り付けました。

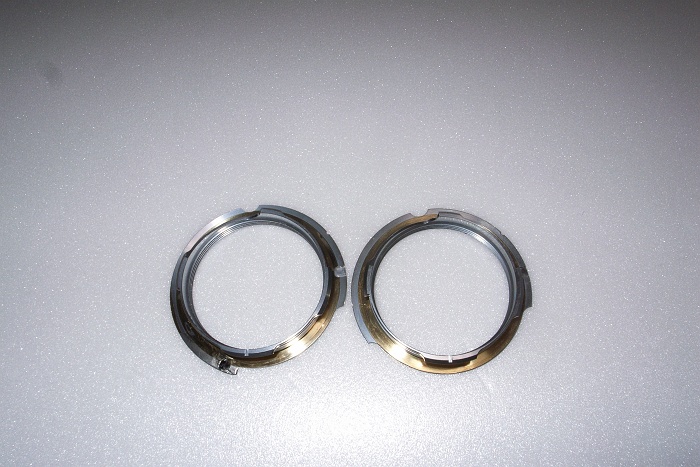

↓MLリングの縁をハンダで加工、整形。 右はオリジナル、左はハンダで継ぎ足し加工。

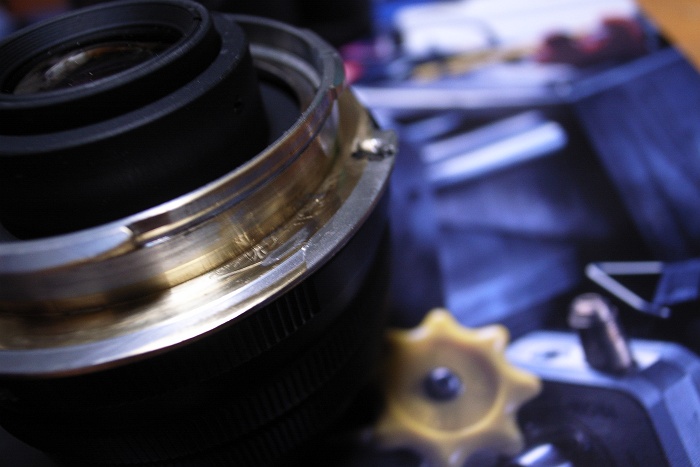

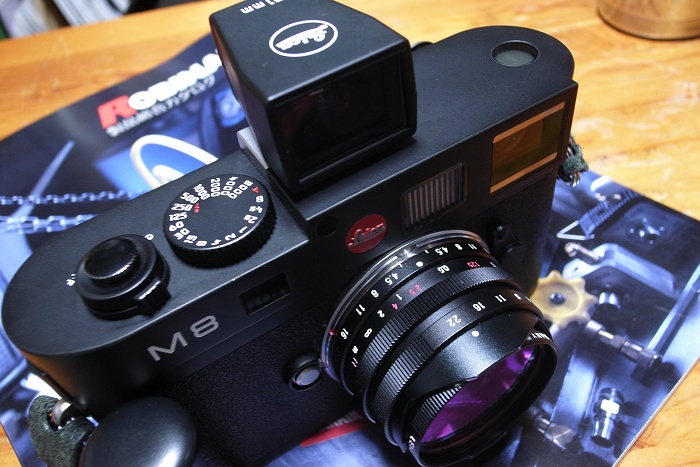

↓SWH15mmに取り付けたところ。

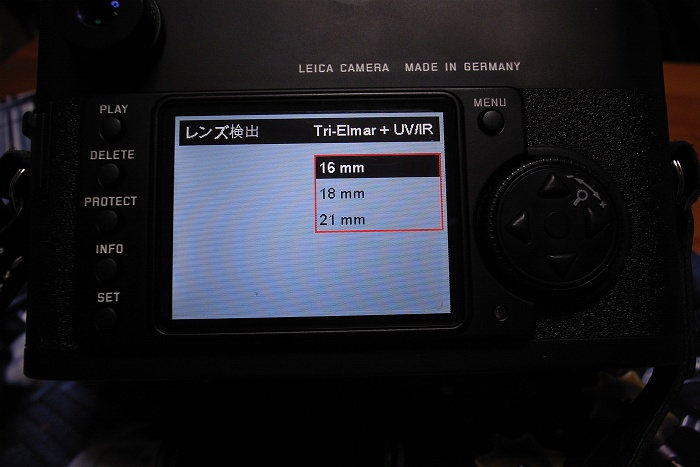

↓SWH15mmが取り付けてありますが、M8はTriElmar16mmが付いていると勘違い。
 うまく騙せました。
